化學吸附式乾燥機(FD 系列)

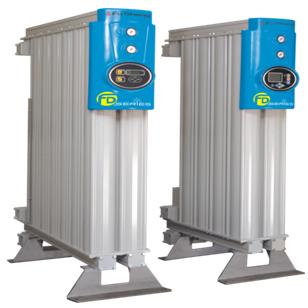

FD無熱式乾燥機
| 處理量： | 0.68~34m3/min at 7 barg |
| 最高操作壓力： | 13 barg |
| 最低操作壓力： | 4 barg |
| 最高進氣溫度： | 50℃ |
| 最低進氣溫度： | 5℃ |
| 電源需求： | 220V/1ph/50-60Hz |
| 標準露點溫度-40℃， 可選擇 -20℃或-70℃ | |
作動原理
吸附式乾燥機為雙槽式設計，槽內充填乾燥劑，以壓力擺盪吸附（PSA）方式，一槽進行吸附乾燥，另一槽進行再生。
FD無熱再生型吸附式乾燥機能針對需要乾燥、清潔的壓縮空氣品質，提供簡易操作和具成本效益方案。 使用具有專利技術的模組式設計，搭配FF過濾器使用，可提供 -40°C (-40°F)標準的露點溫度值， 可達到 ISO 8573.1 : 2001 Class 2.2.2 或Class 2.1.1等級的空氣品質，提供具安全及品質可靠的壓縮空氣。
先進的鋁劑型槽體技術，只需傳統雙塔式乾燥機一半的使用空間及重量， 節省安裝空間及成本，縮短安裝時間的最大特性。 使用壽命長特性的氣動閥件，可以確保乾燥機切換的可靠性。

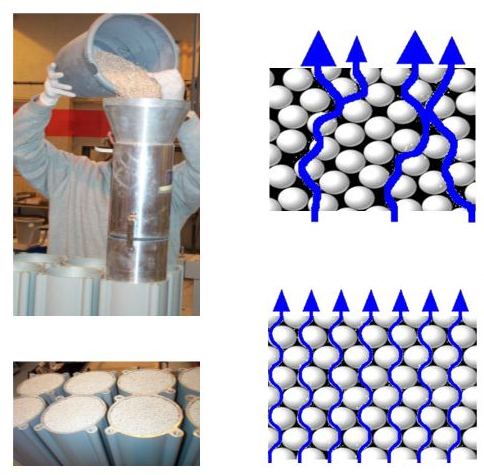

乾燥劑採用暴風雪式充填法，可均勻的分散氣流及延長乾燥劑的使用壽命。
搭配使用不同種類的乾燥劑，以最少的乾燥劑需求， 提供最好的吸附效率及最低的再生氣量需求。 選配DDS露點節能控制系統，控制乾燥機切換週期，達到最佳效益。 電子式操作面板，易於使用者操控及監看讀取資訊。
暴風雪式充填是經過實驗證實的原理 最佳的充填效率，使乾燥劑平均排列，消弭隧道效應 壓縮空氣完全充份的平均分流，提供最低的壓降 減少乾燥劑磨損，延長使用壽命。
| 機型 | 進出口徑 | 處理量 cfm |
處理量 m³/min |
重量 kg |
機型尺寸mm A(D) x B(L) x C(H) |
|
FD005
|
3/4" | 24 | 0.68 | 32 | 302 x 284 x 837 |
|
FD008
|
3/4" | 32 | 0.91 | 37 | 302 x 284 x 1003 |
|
FD010
|
3/4" | 42 | 1.19 | 42 | 302 x 284 x 1168 |
|
FD012
|
3/4" | 53 | 1.5 | 47 | 302 x 284 x 1333 |
|
FD015
|
3/4" | 65 | 1.84 | 52 | 302 x 284 x 1499 |
|
FD020
|
3/4" | 88 | 2.49 | 60 | 302 x 284 x 1747 |
|
FD025
|
1" | 106 | 3 | 80 | 567 x 220 x 1433 |
|
FD030
|
1" | 130 | 3.68 | 90 | 567 x 220 x 1599 |
|
FD040
|
1" | 176 | 4.98 | 104 | 567 x 220 x 1847 |
|
FD050
|
2" | 420 | 6.8 | 235 | 686 x 550 x 1647 |
|
FD075
|
2" | 360 | 10.2 | 316 | 856 x 550 x 1647 |
|
FD100
|
2" | 450 | 12.75 | 355 | 856 x 550 x 1892 |
|
FD125
|
2" | 600 | 17 | 450 | 1025 x 550 x 1892 |
|
FD150
|
2 1/2" | 750 | 21.25 | 543 | 1194 x 550 x 1892 |
|
FD175
|
2 1/2" | 900 | 25.5 | 637 | 1363 x 550 x 1892 |
|
FD200
|
2 1/2" | 1050 | 29.75 | 731 | 1532 x 550 x 1892 |
|
FD250
|
2 1/2" | 1200 | 34 | 825 | 1701 x 550 x 1892 |
